装配式建筑7种常见结构体系，未来装配式建筑的发展方向在哪里？

装配式建筑7种常见结构体系，未来装配式建筑的发展方向在哪里？

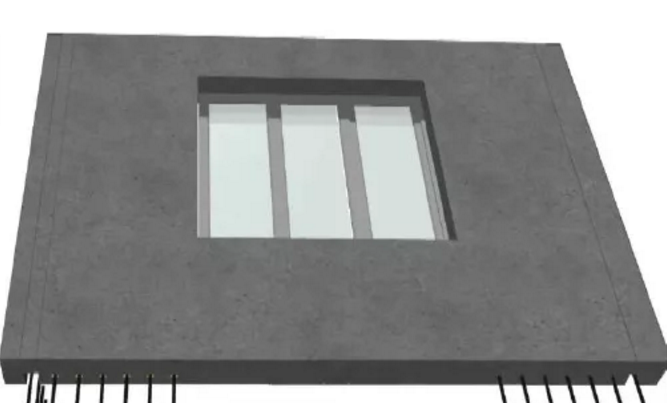

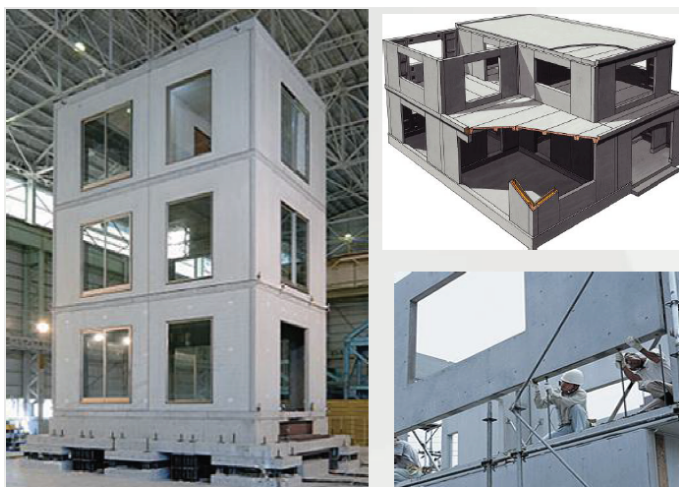

一、钢筋混凝土板式结构体系

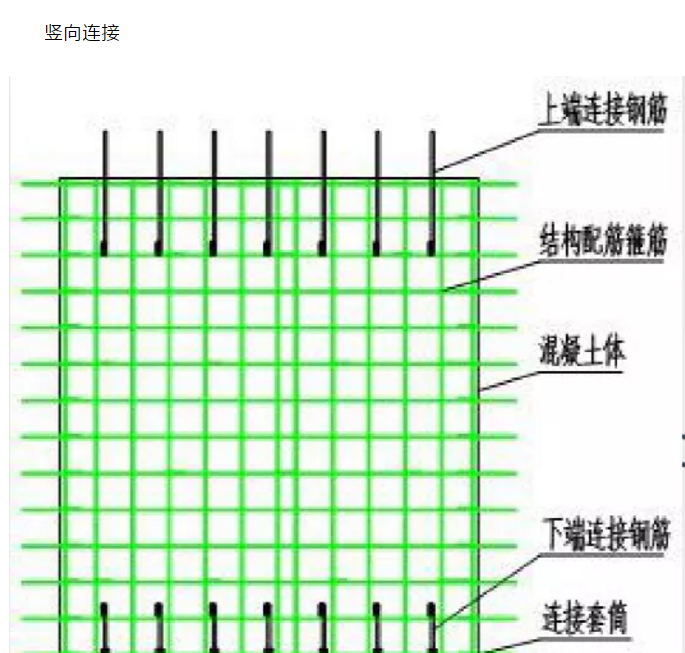

灌浆套筒连接适用大直径钢筋，适宜钢筋集中连接，可用直接或间接连接形式。

优点：适用大直径钢筋，应用面广，技术成熟；适宜钢筋的集中连接，可用直接连接和间接连接等形式；便于现场操作，可采用群灌技术注浆，施工效率较高。

不足：造价成本高，连接操作难度大，隐检困难。

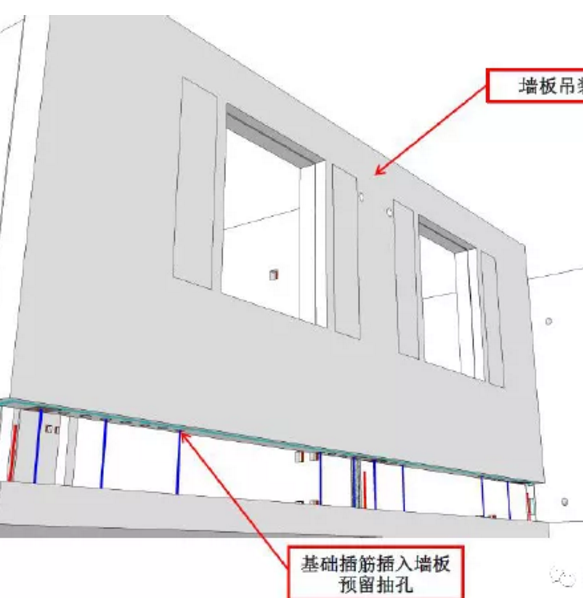

考虑到低层房屋，在水平力作用下，基本不产生倾覆力，以剪力为主，故省去套筒，直接采用圆孔插筋灌浆连接，降低成本与施工难度。

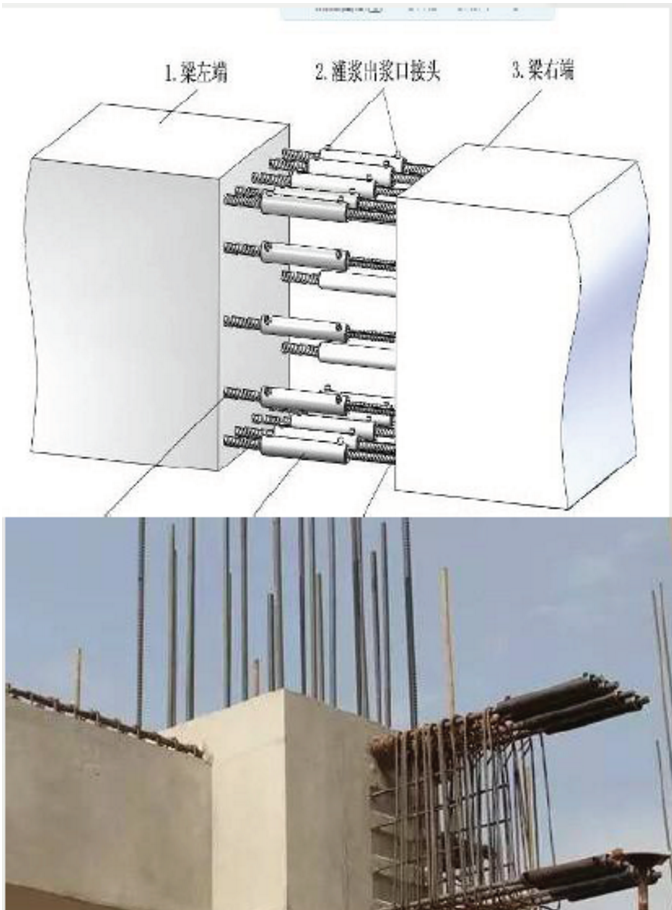

钢筋套筒灌浆过程

主要问题

结构安全性。缺乏有效的套筒灌浆质量检测手段。现有技术大幅度提高检测成本。

工期。急需解决冬季灌浆停工问题。

成本。单个套筒平均成本（套筒+灌浆料+辅材+人工）=100元。

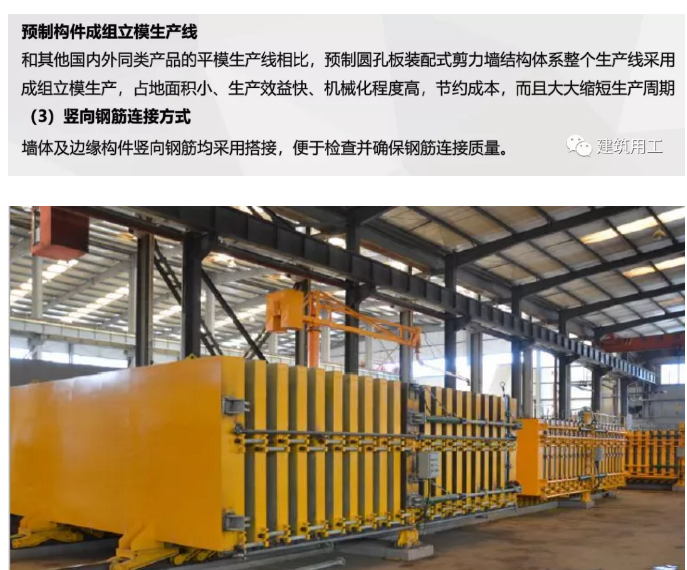

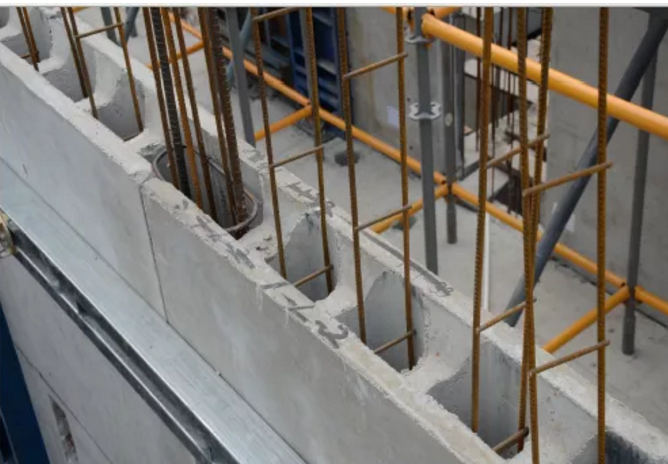

二、预制空心剪力墙体系：EVE

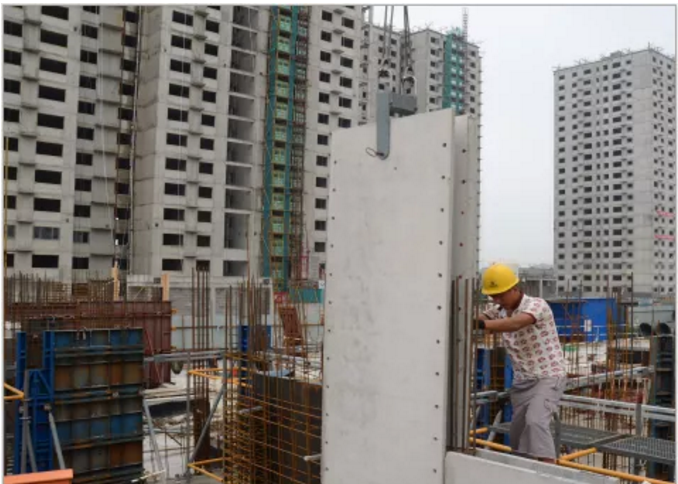

三、叠合式剪力墙体系（双皮墙）

双皮墙连接工厂预制两片板叠合，两片墙之间内芯预留后浇混凝土区域。

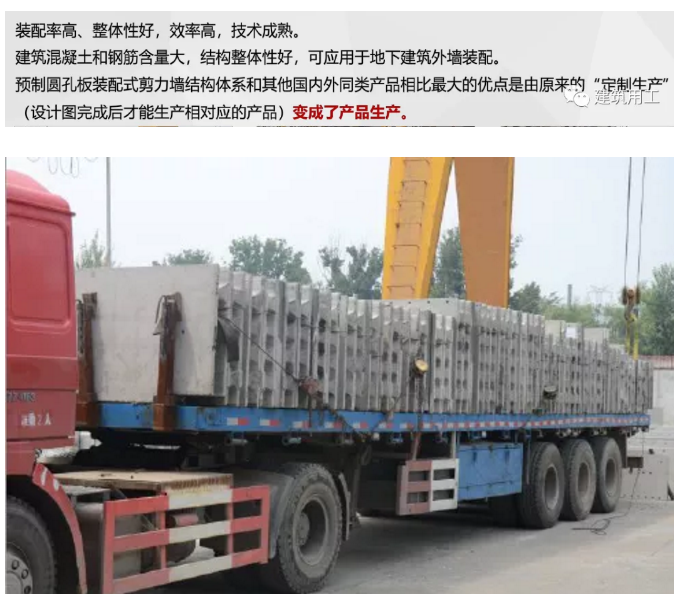

建筑混凝土和钢筋含量大，结构整体性好，可应用于地下建筑外墙装配。

优点：上下层剪力墙现浇连接，内外墙板与内芯整体受力；预制部分代替了部分模板，可全自动化生产。

四、纵肋叠合剪力墙结构

内、外墙板为获得专利的特殊空心结构墙板，其它构件与目前的剪力墙结构相同。

外墙仍然采用“结构保温装饰一体化”三明治结构，可充分利用现有流水线设备，采用反打工艺实现清水混凝土、艺术混凝土、瓷板饰面效果，外墙保温防火性好，也更耐久性。

用免套筒钢筋搭接连接技术，避免套筒灌浆安全隐患。过墙板空腔内搭接钢筋和后浇混凝土形成整体结构；实验研究证明，该体系的抗震性能与现浇结构基本一致，完全满足国家现行标准要求。墙板内部空腔最小尺寸大于10cm，易于混凝土浇筑密实。

板块大、重量轻，利于实现快速低成本施工。与现有技术相比，实现同样的建筑功能前提下，对于预制率40%左右的高层住宅，成本可降低200元/m2左右。

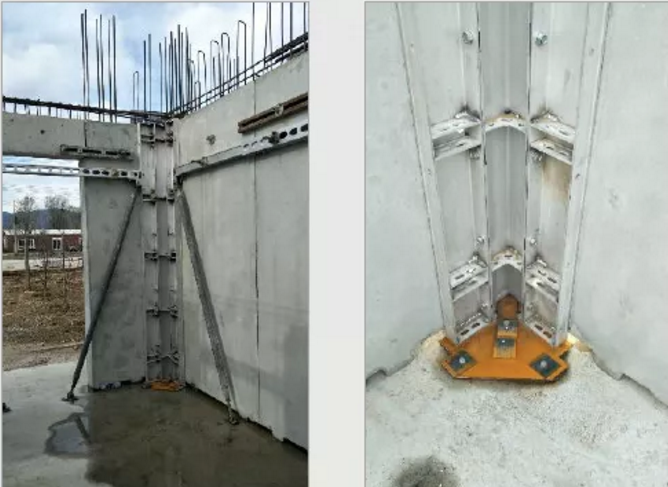

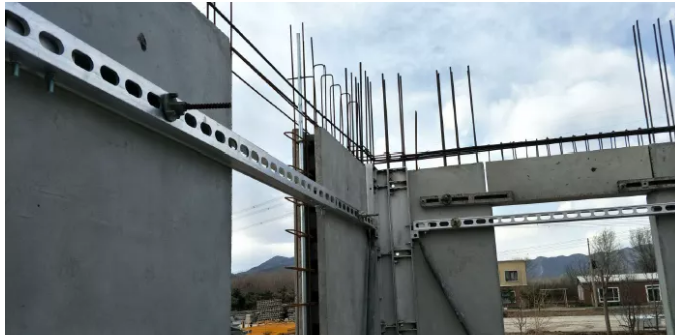

五、免支模干式连接体系

平谷区装配式实验农宅项目——干式连接

六、全螺栓连接技术体系

七、钢结构住宅体系

成寿寺B5地块定向安置房项目

4栋9—16层装配式钢结构住宅，总建筑面积31685.49㎡。项目采

用钢管混凝土框架+组合钢板剪力墙（阻尼器）结构形式，PC外挂墙

板、加气混凝土外墙、钢筋桁架楼承板、钢楼梯及一体化内装系统

八、未来的发展方向

未来中国建筑业需要迈上绿色化、工业化、社会化、信息化发展之路。

绿色化：绿色建造是现代建造文明的集中表现，是房屋建造过程整体素质的全面提升。

工业化：标准化设计、工厂化生产、装配化施工、一体化装修是未来新型工业化建造方式。

社会化：EPC工程总承包是实现工程建设的专业化、集约化和社会化大生产的重要途径。

信息化：信息化与工业化的深度融合，信息技术必将成为建筑业未来的重要工具和手段。

装配式工程师和BIM证书已经是未来新型行业啦
